Hladiny a jejich sloučení

Představujeme Vám novou funkci, která usnadní správu hladin ve Vašem výkresu. Podíváme se na možnosti sjednocení nejen duplicitních hladin výkresu, tedy na sjednocení entit pod jednu cílovou hladinu.

Představte si situaci, kdy od svého dodavatele nebo zákazníka dostanete DWG soubor, který obsahuje desítky ne-li stovky hladin. Uživatele tato situace často frustruje, protože správce hladin je nepřehledný díky obrovskému množství hladin, někdy i duplicitních. Jsme proto rádi, že Vám můžeme představit novou funkci Sloučení hladin, která je dostupná od nové verze DraftSight2024 pro všechny typy licencí pro Windows i MacOS. Všechny entity původních hladin můžete jednoduše přenést do jedné nové hladiny. Pojďme se podívat, jak na to.

VIDEO

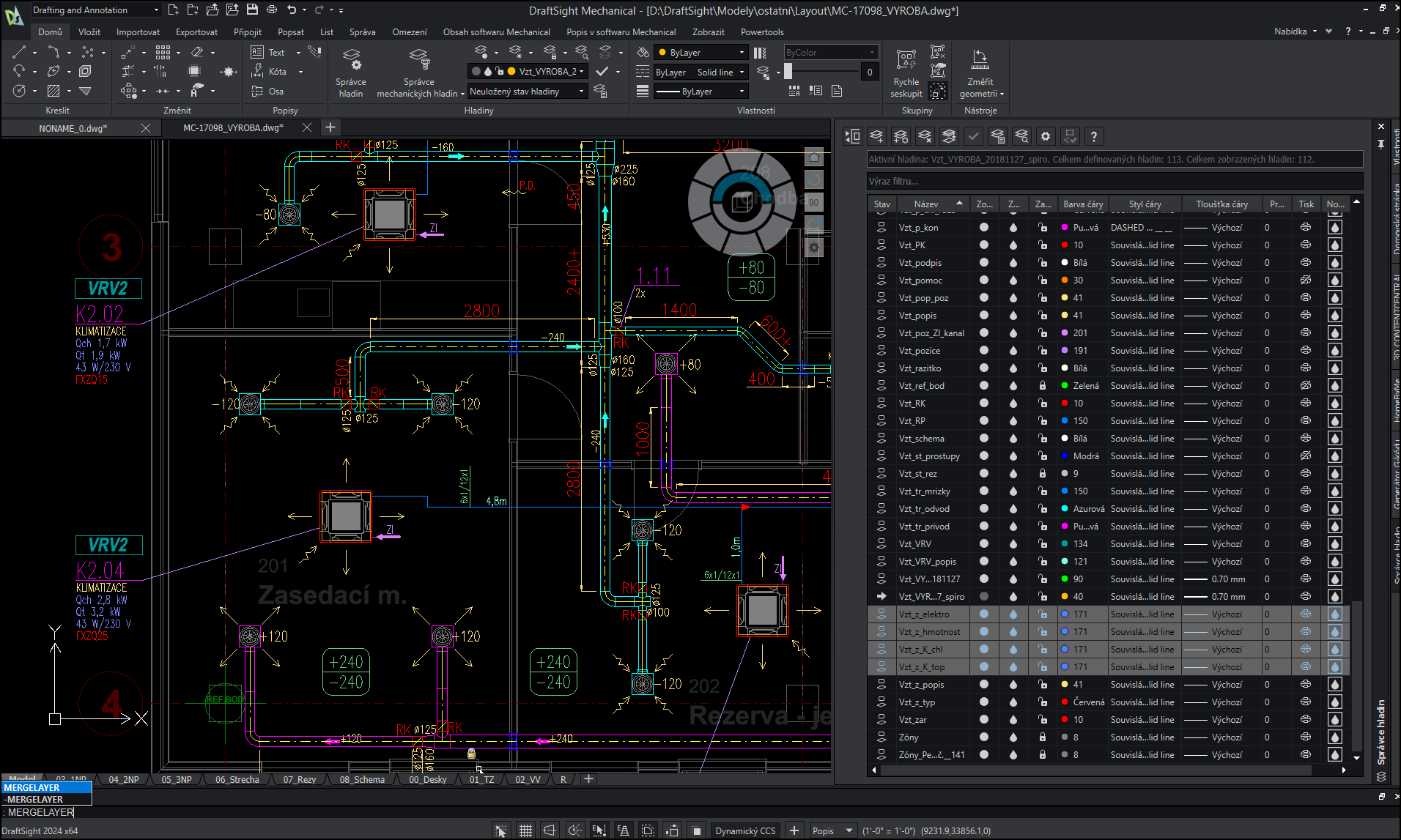

Sloučení hladin je nový příkaz, který můžete vyvolat několika způsoby:

Příkazový řádek: MERGELAYER
Alias: LAYMRG
Classic schéma: Formát > Nástroje hladiny > Sloučit hladiny
Drafting and Annotation schéma: Domů > Hladiny > Sloučit hladiny

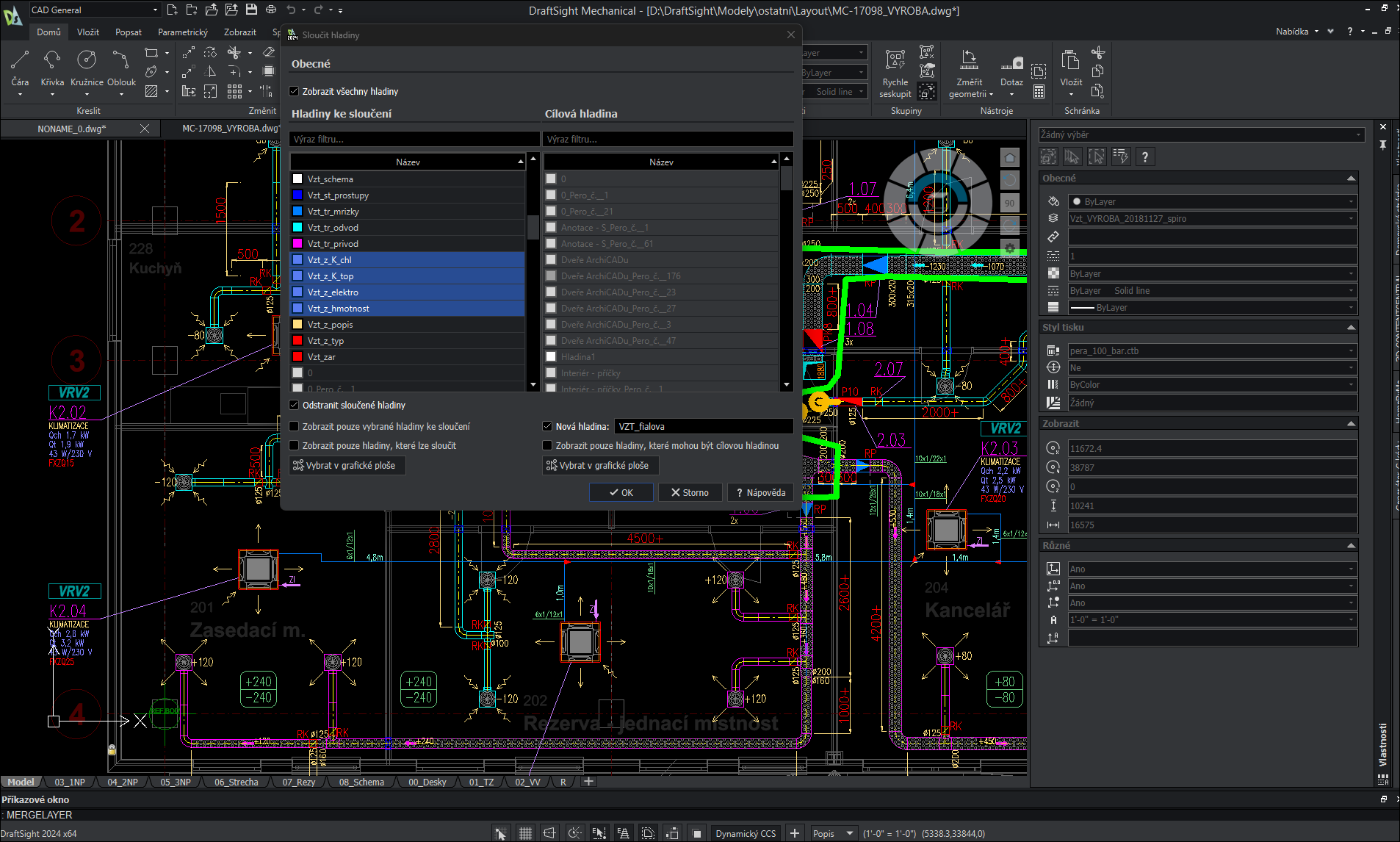

V levé části vyberte minimálně dvě hladiny ke sloučení. Můžete si pomoci díky filtrování hladin včetně výběru hladin přímo z grafické plochy. V pravé části zvolte cílovou hladinu sloučení nebo vytvořte novou hladinu. V rámci jednoho kroku lze i odstranit slučované hladiny.

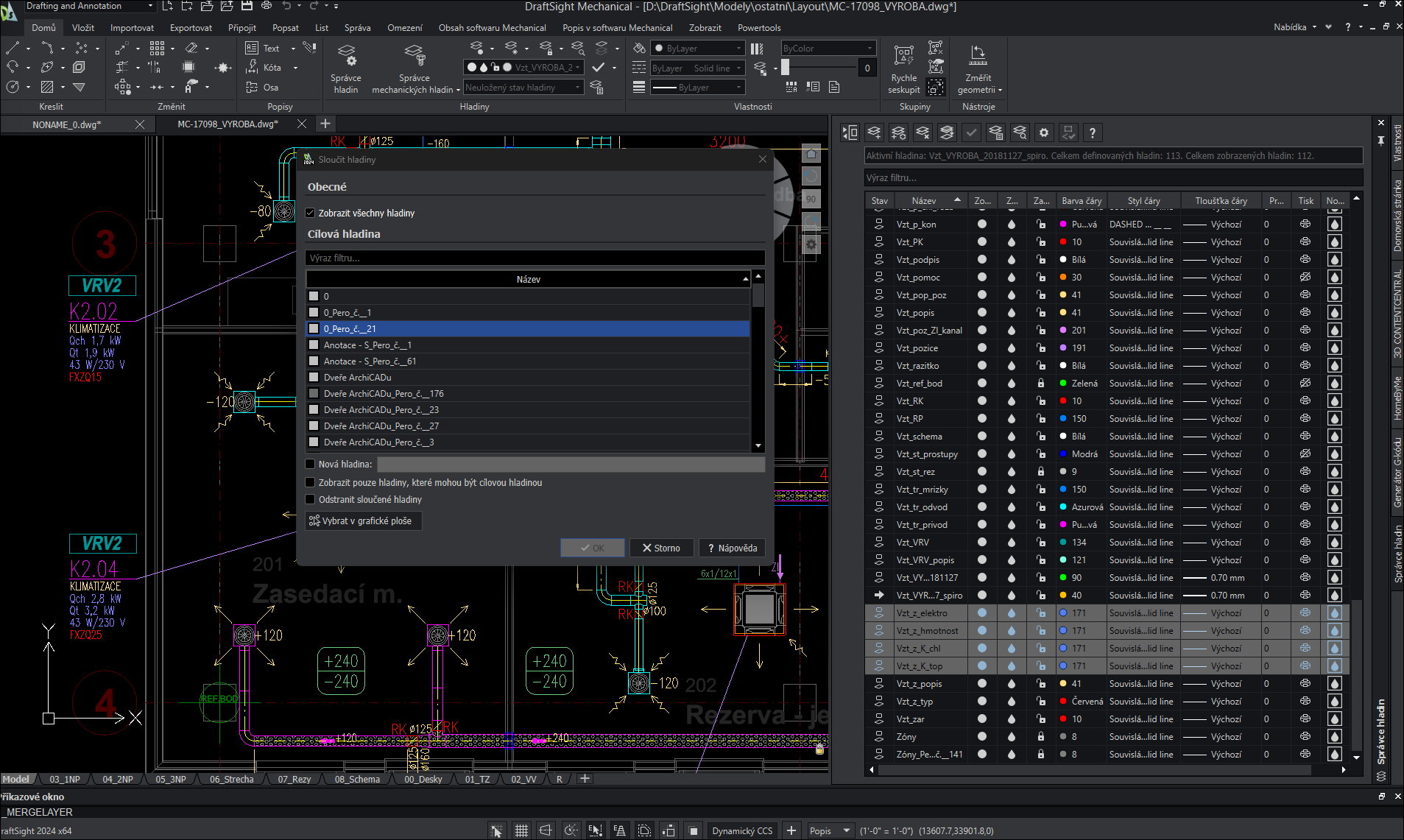

Pro sloučení hladin ze Správce hladin stiskněte příkaz:

Paleta nástrojů: Správce hladin -> Sloučit hladiny (Alt+M)

Dialogové okno: Správce hladin -> Sloučit

V tomto případě označte minimálně dvě hladiny ke sloučení a až následně vyberte příkaz pro sloučení hladin ze Správce hladin. V dialogovém okně vyberte cílovou hladinu pro sloučení. Opět můžete vytvořit i novou hladinu a původní hladiny můžete rovnou odstranit.

Je třeba dodat poznámku, že sloučit nelze výchozí hladinu 0, aktivní hladinu, uzamknuté hladiny a hladiny odkazovaných výkresů.

Shrnutí:

Funkce Sloučení hladin je užitečná pro zjednodušení a lepší organizovaní vašeho výkresu. Sloučením vícero hladin do jedné hladiny se zachováním vlastností a stylů můžete následně pracovat efektivněji, výkres je přehlednější a sníží se tím velikost souboru.

Funkce Sloučení hladin je dostupná od verze 2024 pro všechny typy licencí DraftSight.
